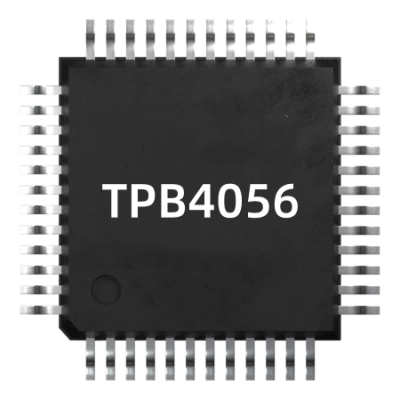

TPB4056A装置是一种成本效益高、集成度高的线性传感器单电池锂离子或聚合物电池充电器。装置支持从USB或AC适配器进行CC/CV充电。低BOM组件需求使得整个系统在尺寸。具有过压保护的高输入电压范围支持低成本的不受监管的适配器。

TPB4056A设备充电电流完全可编程使用外部电阻器将电流降至1000 mA。TPB4056A设备当充电电流增加时，自动终止充电循环低于可编程的最小充电电流达到浮动电压后设置充电电流值。

TPB4056A实现了两个指示引脚PPR和PPRCHG，允许连接到微控制器或LED显示设备状态。采用开放式漏极结构，PPR引脚保持低位当输入电压在工作范围内，且CHG保持充电状态下为低，否则引脚阻抗高。

TPB4056A设备具有热回折功能，以限制充电电流，防止器件过结温度故障。TPB4056A设备还集成了电流传感器监视器、UVLO、OVP功能可防止设备损坏。

特征

单芯锂离子或聚合物电池用单片充电器

恒流/恒压蓄电池充电

充电

 1000mA可编程充电电流

 10%充电电流精度

 4.2V/4.35V充电浮充电压，精度为1%

保护

 宽输入，从4V到6.8V/10.5V，高达30V

转瞬即逝的

 充电电流监视器和热折回

 电源存在指示

 浪涌电流限制的软启动

自动电池充电

可编程最小充电电流

无需外部MOSFET、电流传感器或二极管

工作温度：?40°C~+85°C

包选项：ESOP-8、DFN2×2、DFN3×2、DFN3×3

应用

便携式设备、GPS、ePOS、电子烟、对讲机

无线设备、蓝牙耳机

个人电子产品、个人保健

可穿戴设备
